一、產品概述
箱、后置除雪刷、前置除雪鏟、中置破冰機、電氣系統、液壓系統以及其他附件組成。
二、功能用途及特點
該破冰除雪車用**重汽豪沃牌ZZ1187K511JF1底盤車、撒布機、推雪鏟、掃雪滾刷、熱融水箱、液壓及電控系統組成。適用于現代城市、高速等路段除雪、融雪、掃雪及破冰的專業化運輸與作業車輛,該除雪車是將推雪,破冰、刮雪、掃雪、融雪的功能集于一體的機械式大型多功能破冰除雪車,該車集成智能模塊、監控系統、診斷單元,液壓 電控等**技術,完全達到人機**結合,實現破冰除雪,一步到位!既可以滿足道路的日常清雪,也可滿足特大雪災的應急救援,性能優越,質量可靠,可廣泛應用于機場、廣場、城市道路、高速公路、普通公路、市政環衛、礦山**道路等各種路況的破冰除雪作業。整車操作簡便、作業范圍廣、機動、靈活,效率高。
三、底盤參數:
底盤型號:ZZ1187K511JF1、重汽豪沃Mate寬體寬臥駕駛室,發動機濰柴240馬力、豪沃8檔變速箱、高低檔、帶同步器、帶取力器、德國曼11噸級長效油后橋、250mm(7+4)直通雙層大梁、10.00R20全鋼鋼絲胎(帶備胎)、7/7+3加厚加寬板簧、氣囊座椅、自動電控恒溫空調、自動大燈、中控鎖、電動門窗、遙控鑰匙、ABS、鋁合金油箱,**重汽智能智能通D。
四、主要技術參數及配置
項目 |
內容 |
參數 |
備注 |
整車參數 |
外形尺寸 (長×寬×高)(mm) |
8700×2530×3150 |
|
**總質量 |
18000 |
||
整車整備質量 |
10260/11500 |
||
額定載質量 |
7650/6300 |
||
接近角/離去角(°) |
17/12 |
||
前懸/后懸 |
1490/1860 |
||
前伸 |
210 |
||
底盤參數 |
底盤型號/廠家 |
重汽豪沃ZZ1187K511JF1 |
|
軸距 |
5100 |
||
發動機型號 |
WP4.6NQ240E62 |
||
發動機馬力 |
濰柴240馬力 |
||
輪胎數 |
6 |
||
輪胎規格 |
10.00R20 18PR |
||
(km) |
6500/11500 |
||
燃油種類 |
柴油 |
項目 |
內容 |
參數 |
備注 |
||
作業裝置參數 |
撒布機可選容積(L) |
6000\8000\10000三款容積可選 |
|||
融雪撒布機箱體外形尺寸(長× 寬×高 |
4500×2200×1900(8000L) |
||||
撒盤 |
離地 |
600 |
|||
寬 |
650 |
||||
動力說明 |
20馬力汽油發動機或底盤取力 |
||||
液壓泵品牌 |
合肥長源 |
||||
液壓系統 額定壓力(MPa) |
20±0.5 |
||||
液壓油泵排量(ml/r) |
80/25 |
||||
液壓油箱容積(L) |
約 50 |
||||
撒鹽量(g/㎡) |
20~150無級調整 |
||||
撒布寬度 |
1-20無級調整 |
||||
自重 |
2380 |
||||
掃雪滾刷外形尺寸 (長×寬×高)(mm) |
3300×1700×1100 |
||||
可選裝(除雪滾) |
3000/330 0/3600 |
||||
掃雪滾刷直徑 |
800 |
||||
左右偏轉角 |
≥30° |
||||
作業速度(km/h) |
5-30 |
||||
實心**輪胎 |
400-8 |
||||
可選裝(除雪鏟) |
3000/3200/3500/3600 |
||||
除雪鏟外形尺寸 (長×寬×高)(mm) |
3300×1400×1100 |
||||
作業速度(km/h) |
30~40 |
||||
左右偏轉角 |
≥30° |
||||
避障高度 |
260 |
||||
材質/ 厚度 |
鏟刀 |
Q460NH /16 |
|||
側板 |
Q460NH/4 .5 |
五、除雪鏟參數特點
RX-C-3000除雪鏟,是根據目前國內冬季高速公路和主要公路、場所養護狀況需要,量身定做的高效、節能、環保、安全的冬季除雪設備。
RX-C-3000除雪鏟適用于5噸以上汽車底盤,不影響汽車的其他功能,使用可靠、安全,作業質量穩定、高效,廣泛適用于高等級公路、城市道路、機場、廣場、風景區道路冬季除雪。該機具有除雪效率高、清掃質量好,保護路面,環保節能等特點,是冬季雪天路面、廣場、公路等除雪、清雪的必要設備。
除雪鏟主要由汽車連接架、雪鏟后連接架、雪鏟鏟體、鏟刀、避讓裝
置、固定支架、聯接架、掛件、液壓**系統及**線路組成。
除雪鏟主要特點 1、材質厚度:鏟板材質Q345厚4毫米,鏟刀材質65猛鋼熱處理。
2、結構合理:犁板式除雪鏟,雙向角度隨意可調。
3、性能可靠:液壓操作,方便可靠。
4、適配性強:適用于各種5噸以上載貨汽車。
5、作業靈活:除雪作業中,按路面橫坡坡度,除雪鏟鏟刀具有自動調節功能。
6、獨有避障:除雪板上部為整體式,避讓功能采用鏟體整體避讓,當除雪鏟鏟刀任意一點遇到障礙均可通過,又可避免推雪量過大時,除雪鏟翻轉,并能有效地保護除雪鏟及車輛的安全。
7、專用快速連接裝置:采用快速連接裝置,除雪鏟的安裝、拆卸方便快捷。
8、設計合理:除雪鏟結構合理,可將雪推向一側,并能起到拋雪功能,除雪鏟設防雪棚,具有防止雪飛濺到作業車擋風玻璃上,以免影響駕駛員視線。
9、操作簡便:駕駛員在駕駛室內操作(無線遙**系統),安全可靠。
六、除雪滾技術特點
RXC-2500型除雪滾刷
一、結構
主要由滾刷總成、滾刷橫梁總成、滾刷高度調整機構、活動架、固定支架、
聯接架、掛件、液壓系統等組成。
二、主要技術參數
1、 除雪滾刷雙向角度可調,左右擺角±30°,并隨意可調。外形尺寸(長2500x 寬1260x高800mm)。
2、 作業寬度:≥2200mm
3、 刷毛直徑:≥600mm
4、 轉速(r/min):70-250
5、 左右擺角(°):≥±30
6、 掃雪厚度:≥90
7、 刷毛材質:鋼絲+聚丙烯
8、 作業速度(km/h):≥20
9、 駕駛員在駕駛室內即可對除雪滾刷進行各種動作的操作,方便快捷且安全可靠。
10、 除雪滾刷除雪作業中,隨路面橫坡坡度,自動調節功能。
11、 除雪滾刷與車輛的安裝及拆卸簡單方便快捷。
12、 除雪滾刷結構合理,作業時可將雪掃向一側。
六、融雪撒布機參數特點
1、 應用廣:撒布粗鹽、細鹽、除冰劑、干沙、特種融雪劑等功能。
2、 撒布均勻:撒布量、撒布寬度可調節。
3、 高強防腐:高強碳結鋼板,防腐處理。
4、 裝卸方便:整機采用可拆卸專用升降支撐系統,便于非作業狀態存放。
5、 防水防潮:料斗上方的棚布隔絕雨雪,防止融雪劑顆粒潮濕結塊,棚布材料柔韌性好,經久耐用。
6、 維護簡便:可拆、可調的拋盤機構,便于安裝、清潔。
7、 粒料均勻:撒布機安裝過濾網,可減少大顆?;螂s物進入設備,保證設備、行人和車輛安全。
8、 結構合理:箱體內特制減壓裝置、保護設備正常行。箱體采用 V 型料倉,結構簡單可靠,使融雪劑自動落料,出料完全,無殘留。
9、 動力強勁:全液壓驅動,性能穩定,質量可靠。采用自帶發動機動力,液壓傳動,刮板鏈條結構強制輸送,刮板鏈條結構強制輸送出料均勻可靠,維護方便。
10、操作簡單:啟動、停機、撒布全部在駕駛室**,使設備操作方便、安全。
輸送系統(★技術亮點) 采用國內**的輸送方式鏈條刮片輸送。3500 扭力齒輪箱帶動,輸送輕松不卡料,輸送均勻,性能穩定。特別是工作可靠、故障率低。
液壓系統(★技術亮點)
優化設計的液壓系統,系統內部熱損耗小。裝填與撒布可同步作業,工作效率高,作業循環時間短,操作簡單等優點。
電氣系統,見圖 7:
安全性高(★技術亮點)
車尾不撒盤采用折疊式作業行駛更方便,尾閘門兩側設有倉門調節裝置,
停止工作時能快速清理倉內多余的融雪劑,雙爆閃箭頭燈視線差的天氣能很好的提醒后
面行駛的車輛保持車距。多道安全保護裝置保證了操作工人的安全性;
七、熱融水箱
熱熔水箱外型尺寸1.85mx1.6米容積3立方,加熱方式柴油燃燒機功率20KW,每小時產熱水3立方,溫度60**80度
助燃器參數圖片
RIYATO 40系列柴油燃燒機10萬 20萬大卡燃油燃燒器型號:G5LC G10LC G20LC外形尺寸:
G10LC (369*305*262) mm G20LC (413*350*298) mm燃料:柴油燃燒
筒口徑:
G5LC (8.5cm) G10LC (10.5cm) G20LC (12.5cm)功率:
G5LC(5萬大卡) G10LC (10萬大卡) G20LC (20萬大卡)燃料消耗:
G5LC (3-5kg/時) G10LC(5-10kg/時) G20LC(15-20kg/時)

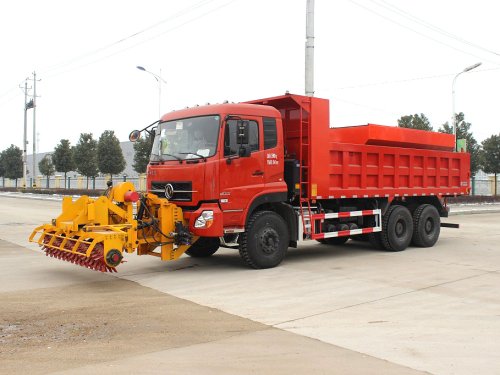

破冰機原理弧形金屬齒輪上加裝了幾個**的特制彈簧系統,在路面前進的過程
中,這些齒輪一方面能均衡向路面薄冰施加作用力,同時,彈簧系統會根據路面
平整坑洼程度收縮和舒張,從而形成均衡的上下起伏沖擊力,軋碎薄冰的同時,
避免破壞路面。有效解決了傳統道路除冰**除冰效能與路面保護很難兼得的痛
點。”該設備可安裝在環衛車輛前方,通過車輛推動前進,該設備有不同尺寸、
型號,不僅可以清除主干街路薄冰對于一些小街背巷同樣適用 1、適用對象:重度壓實雪,堅冰路面
2、破冰輪尺寸:2300mm*430mm*450mm
3、作業寬度:2400mm
4、整機重量:3.5T
5、作業時速:30km/h
6、破冰輪仿形能力:150mm
7、浮動仿形破冰輪數量:12套(前后雙排各6套交錯布置)
8、破冰輪形式:斜齒鏤空式
9、刮冰除雪鏟尺寸:2500mm*320mm*350mm
售后服務承諾
1 |
技術培訓方案 |
供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。 |
2 |
售后服務方式 |
底盤部分的維修可在用戶使用地就近的底盤生產廠家服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。專用裝置部分的維修,可采用電話、傳真的聯系方式,我方在接到用戶電話后2小時內給出處理方案,必要時24-48小時內派出專業維修人員前往使用地解決。 |
3 |
免費維修方案 |
免費維修方案、期限供貨方提供的設備“三包”期為一年或行駛30000km,在“三包”期內,底盤部分的免費維修在用戶所在地的東風汽車技術服務站進行,專用裝置部分的免費維修由供貨方派專業技術人員上門進行。如因違規操作或使用不當、意外事故、人為損害等造成的質量故障,供貨方提供及時的維修服務,維修費用由用戶承擔。 |
4 |
免費維修期限之后配件供應、價格 |
免費維修期限之后(“三包”期之后),設備出現故障需要換配件,底盤部分可在底盤生產廠家服務站進行,專用裝置部分由我方直接供應,配件價格按照成本價供應給用戶,維護期限為終生。 |
5 |
承諾 |
凡購本公司專用車,實行“三包”期一年或行駛30000km 公里,終身維修維護,售后服務24-48小時到位解決。 |
6 |
服務宗旨及目標 |
快速、果斷、準確、周到、徹底;服務質量贏得用戶滿意。 |
